D3959 Проект двухэтажной бани с двумя спальнями и кухней-гостиной

Сравнить проект В избранное

PDF Распечатать

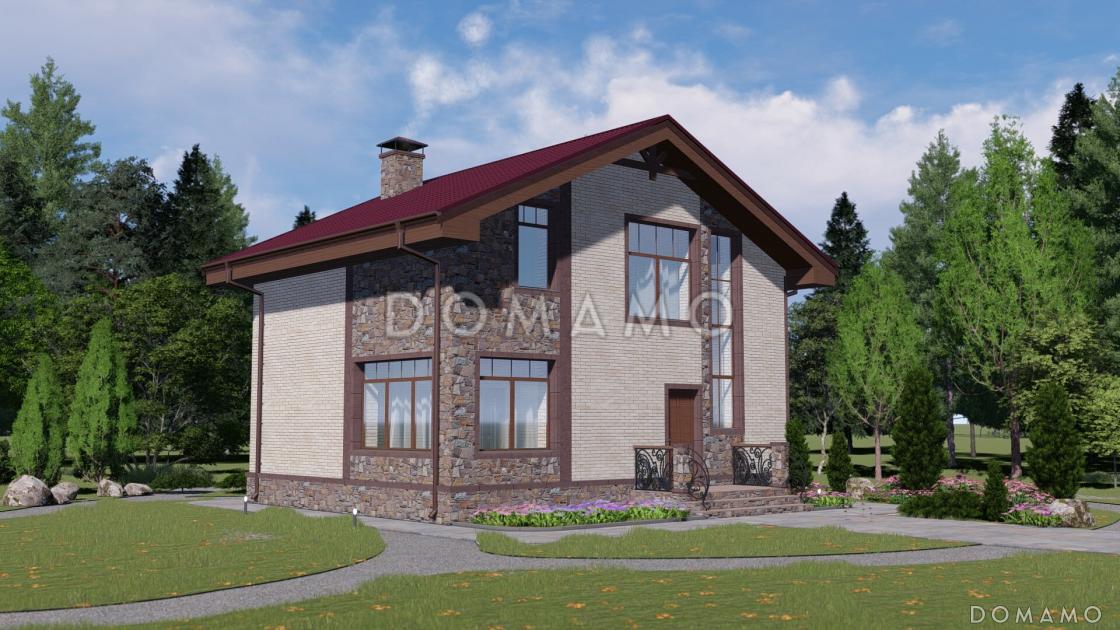

Проект двухэтажной бани с двумя спальнями и кухней-гостиной / 1

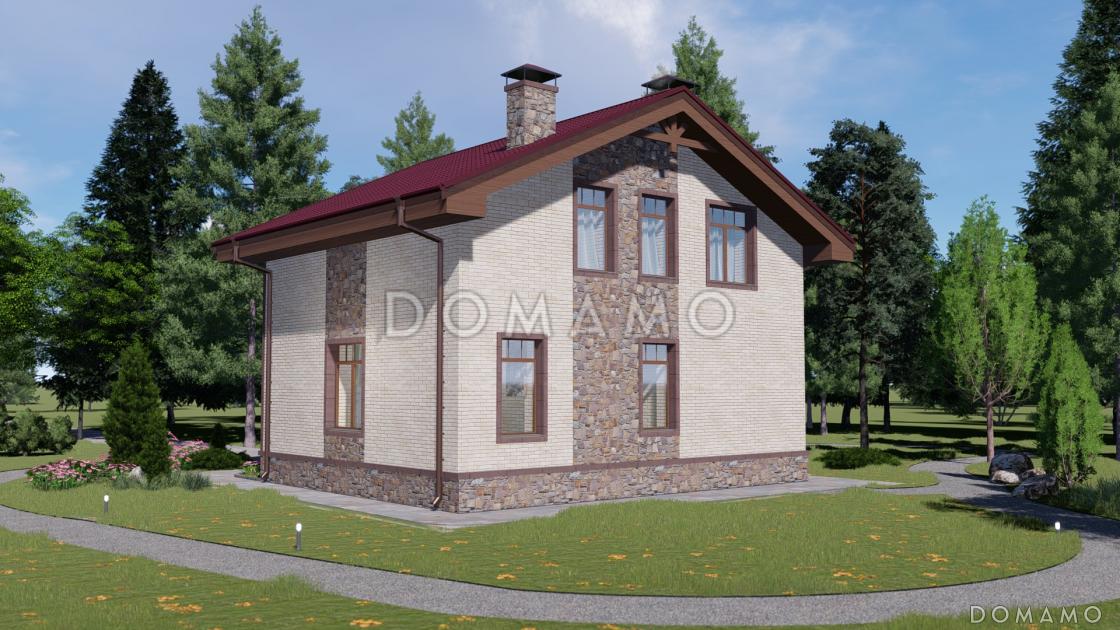

Проект двухэтажной бани с двумя спальнями и кухней-гостиной / 2

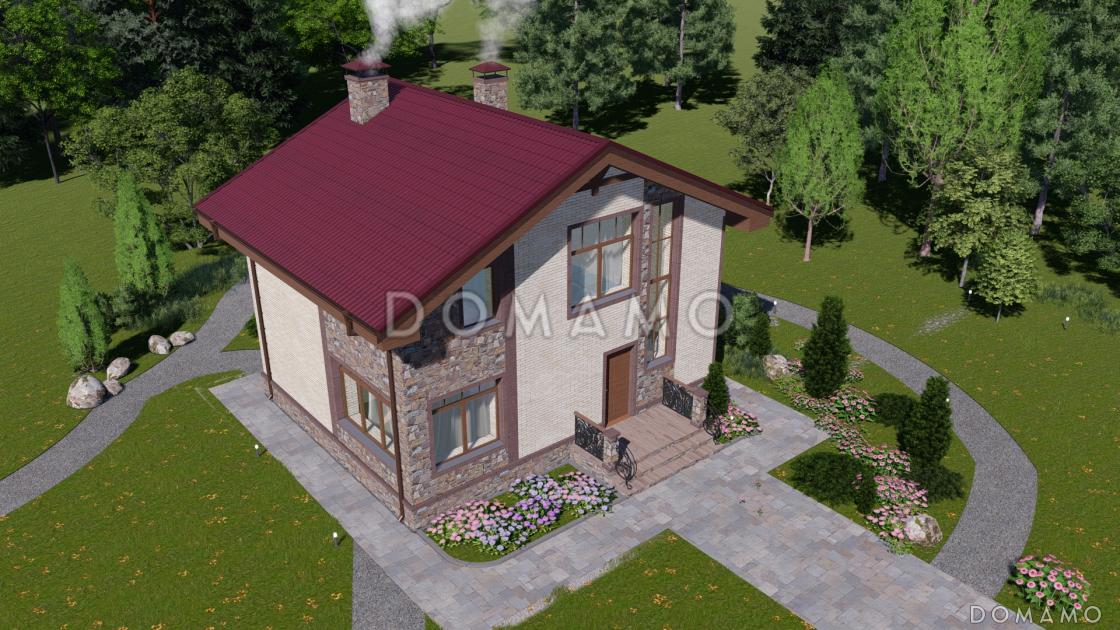

Проект двухэтажной бани с двумя спальнями и кухней-гостиной / 3

D3959

101.5 м²

Подготовка проекта:

5 рабочих дней

Стоимость проекта

40 000 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Выбрать регион

10 067 400 ₽	Медный всадник
3 020 220 ₽	Дом Мечты
3 202 815 ₽	Дом в поле

Все предложения8

Расчёт подробной сметы4

Расчёт подробной сметы

О проекте Состав проекта Варианты ⁴

Отзывы

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

101.5 м²

Жилая площадь

50 м²

Площадь застройки

81.6 м²

Приведенная площадь

98.7 м²

Количество жилых комнат/спален

Этажи

2 этажа

Гараж

Нет гаража

Количество машин

нет

Подвал / цокольный этаж

Без подвала

Длина дома

9.6 м

Ширина дома

9.1 м

Высота в коньке

8.0 м

Кровля

Металлочерепица

Облицовка внешних стен

Облицовочный кирпич

Толщина несущих наружных стен

380 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Кирпичные

Фундамент

Малозаглубленные ростверки

Терраса

Без террасы

Дополнительные

Сауна/баня внутри

Есть

Площадь гостиной

14.4 м²

Площадь кухни

6 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

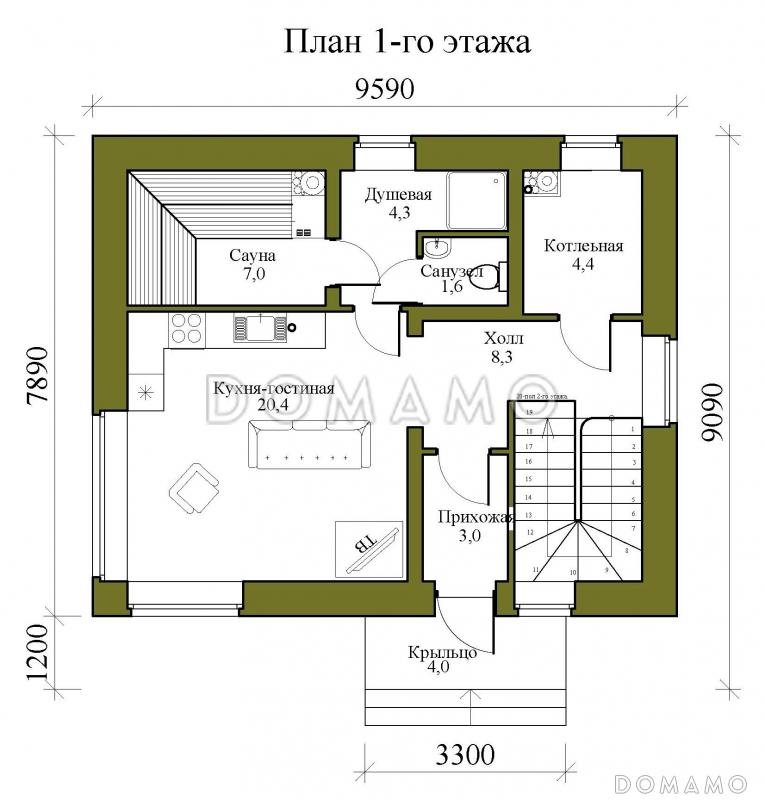

План 1 этажа

План 2 этажа

Категории проекта: двухэтажные с комнатой отдыха

Похожие проекты

d263 79 м² Проект бани с плоской крышей

Кирпич 12.5 м x 6.8 м Терраса Цена за проект 35 000 ₽

D492 117.25 м² Проект бани с террасой, бассейном, сауной, парилкой и просторной комнатой отдыха

Кирпич 19.22 м x 16.59 м Терраса 18.1 м Цена за проект 20 800 ₽

Проект одноэтажной бани с панорамным остеклением, крытой террасой, спальней

D4654 117 м² Проект одноэтажной бани с панорамным остеклением, крытой террасой, спальней 1 Спальня

Кирпич 15.2 м x 10.1 м Терраса 37.7 м Цена за проект 40 000 ₽

Проект бани с верандой и кухней-гостиной

D5121 113.5 м² Проект бани с верандой и кухней-гостиной

Кирпич 14.4 м x 11.2 м Терраса Цена за проект 40 000 ₽

Проект одноэтажной бани в стиле хай-тек со скатной кровлей

D1809 92.7 м² Проект одноэтажной бани в стиле хай-тек со скатной кровлей 1 Спальня

Кирпич 11.25 м x 10.1 м Терраса Цена за проект 35 000 ₽

Проект одноэтажной бани с террасой и мансардой

D3861 108 м² Проект одноэтажной бани с террасой и мансардой 1 Спальня

Кирпич 14.2 м x 7.7 м Терраса 15.5 м Цена за проект 40 000 ₽

Проект двухэтажной бани с остекленной гостиной, просторной верандой и игровой

D4214 104.2 м² Проект двухэтажной бани с остекленной гостиной, просторной верандой и игровой

Газобетон, Кирпич 14.4 м x 11.2 м Терраса Цена за проект 34 000 ₽

D1268 79 м² Проект бани с бассейном и террасой для отдыха

Кирпич 12.3 м x 10.0 м Терраса 43.3 м Цена за проект 13 000 ₽

Состав проекта

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	5 000 ₽	3 рабочих дня	в корзину
Дополнительная копия проекта формата А3	4 000 ₽	Готов к отправке	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

		Цена, руб.	Сроки, дней
	Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
	Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
	Внесение изменений в проект	по запросу	20 рабочих дней
	Инженерные разделы: ВК + ОВ + ЭО Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства	40 000 ₽	20 рабочих дней	в корзину
Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства
	Зеркалирование проекта (для которого нет зеркальной версии)	8 000 ₽	5 рабочих дней	в корзину
	Разработка Генплана участка, в масштабе 1:250	7 500 ₽	5 рабочих дней	в корзину
	Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
	Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
	Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
