D90 Проект бани с верандой и гостевой комнатой

Сравнить проект В избранное

PDF Распечатать

Проект бани с верандой и гостевой комнатой / 1

Проект бани с верандой и гостевой комнатой / 2

Проект бани с верандой и гостевой комнатой / 3

Проект бани с верандой и гостевой комнатой / 4

Проект бани с верандой и гостевой комнатой / 5

Проект бани с верандой и гостевой комнатой / 6

Проект бани с верандой и гостевой комнатой / 7

Проект бани с верандой и гостевой комнатой / 8

Проект бани с верандой и гостевой комнатой / 9

Проект бани с верандой и гостевой комнатой / 10

D90

89 м²

Подготовка проекта:

Готов к отправке

Стоимость проекта

21 000 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Свердловская область

Все предложения2

Расчёт подробной сметы

О проекте Состав проекта

Отзывы

Технические характеристики

Общие

Материал стен

Газобетон

Общая площадь

89 м²

Жилая площадь

26.4 м²

Площадь застройки

82.3 м²

Приведенная площадь

76.37 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Длина дома

13.5 м

Ширина дома

6.0 м

Высота в коньке

7.1 м

Кровля

Металлочерепица

Облицовка внешних стен

Облицовочный кирпич

Толщина несущих наружных стен

400 мм

Межэтажные перекрытия

По деревянным балкам

Внутренние не несущие перегородки

Каркасно-обшивные

Фундамент

Свайный

Терраса

Терраса крытая

Дополнительные

Окна

Панорамные окна

Сауна/баня внутри

Есть

Площадь гостиной

26.4 м²

Площадь кухни

3 м²

Количество санузлов

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

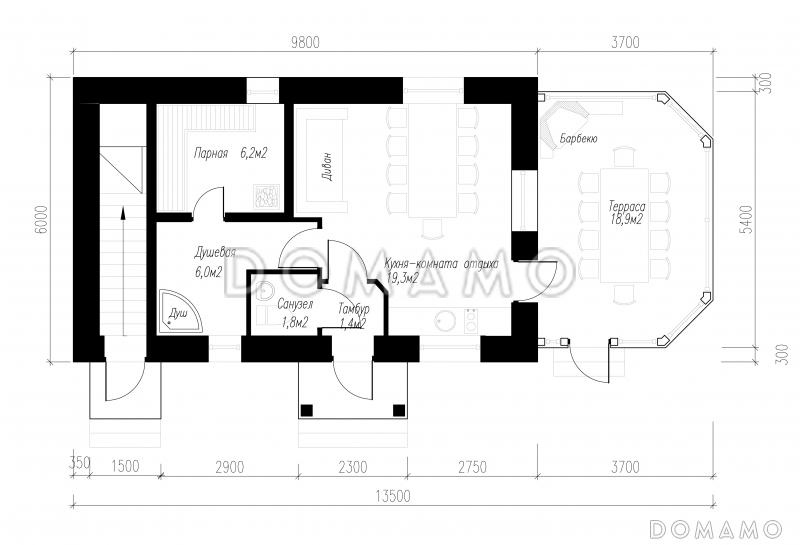

План 1 этажа

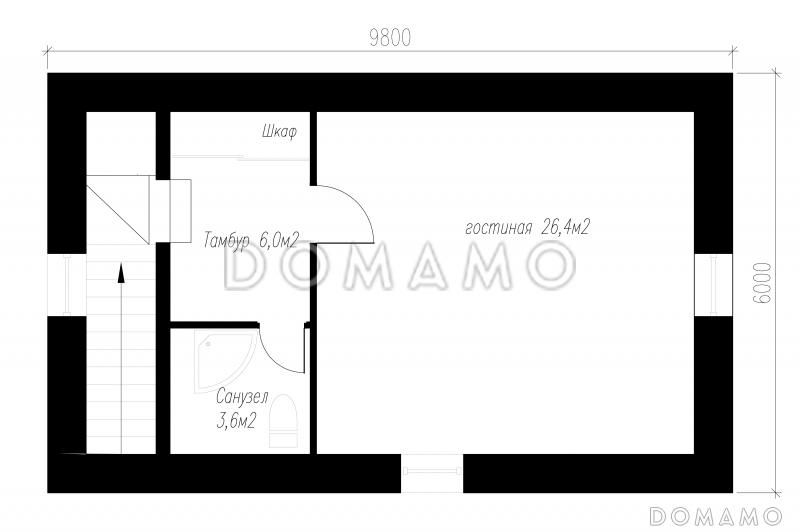

План мансардного этажа

Описание проекта

Главной отличительной особенностью этой бани является то, что комнаты первого и второго этажей между собой не сообщаются, что повышает общую функциональность всего сооружения. Лестница на мансардный этаж расположена в отапливаемом тамбуре с отдельным входом.

На 1 этаже располагаются парная, душевая, маленький санузел с раковиной и унитазом, а также просторная (19,3 кв.м.) комната отдыха, совмещенная с кухней.

В мансарде — прихожая, куда свободно встанет большой шкаф, 26-метровая кухня-гостиная и санузел-душевая.

Сауна оборудована электрической печью и двухметровыми полками.

С торца здания пристроена неотапливаемая остекленная терраса (18,9 м2) с дровяным барбекю.

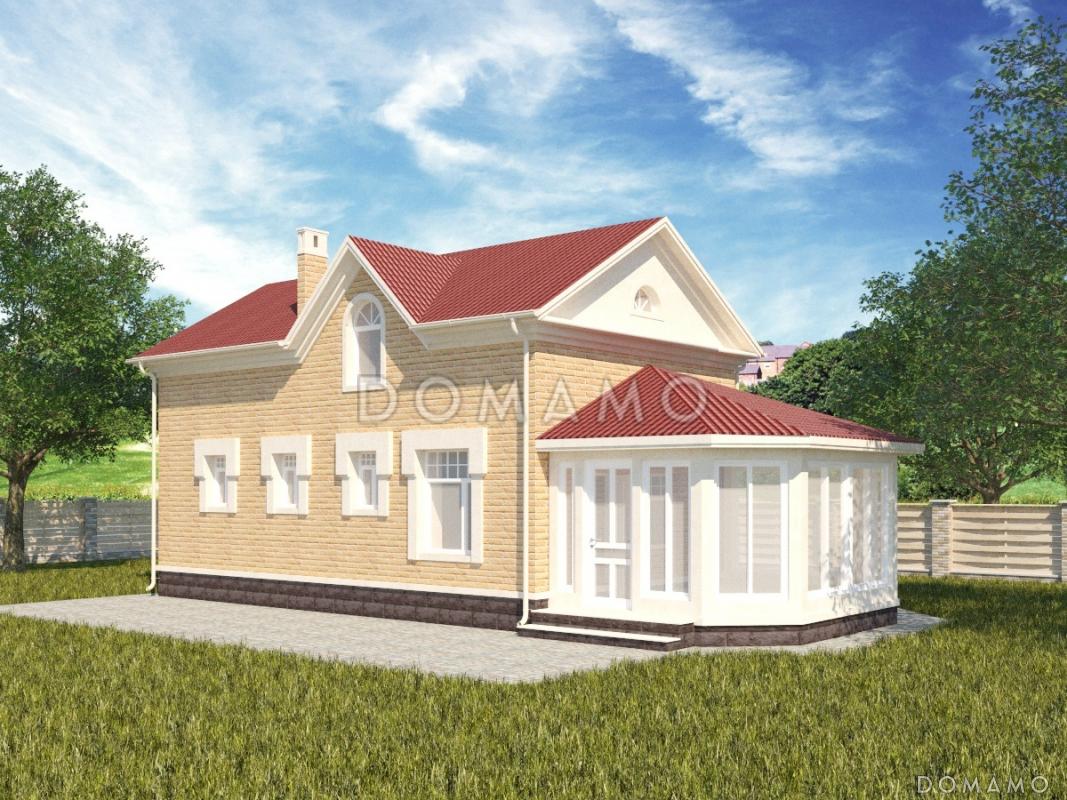

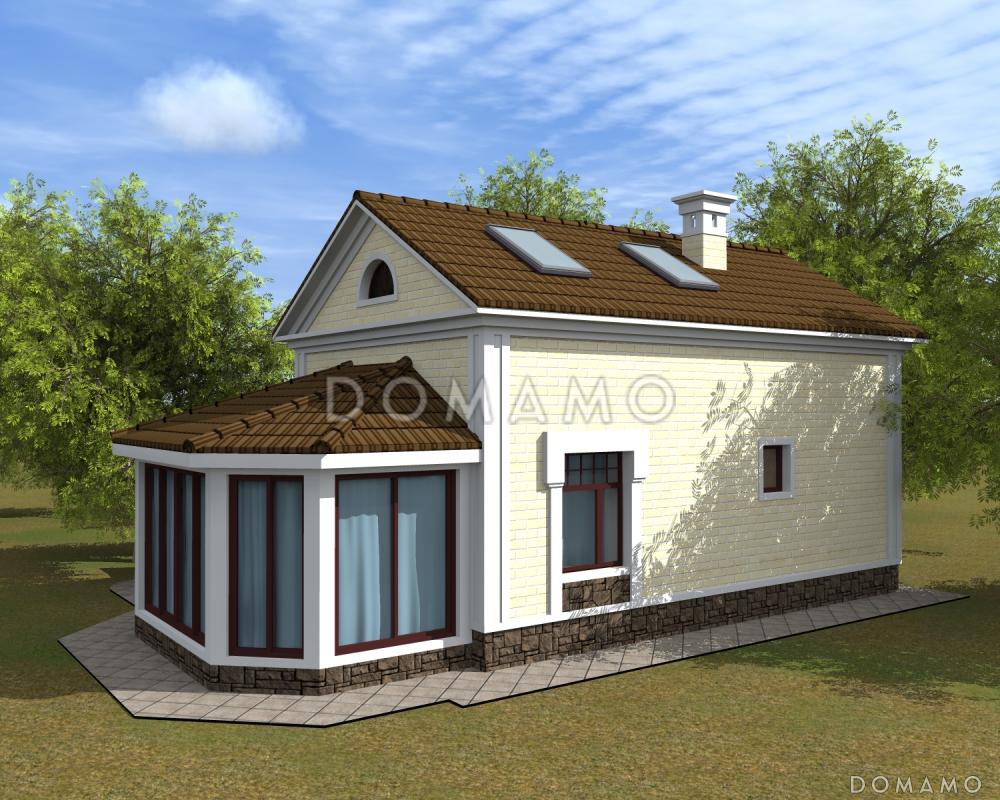

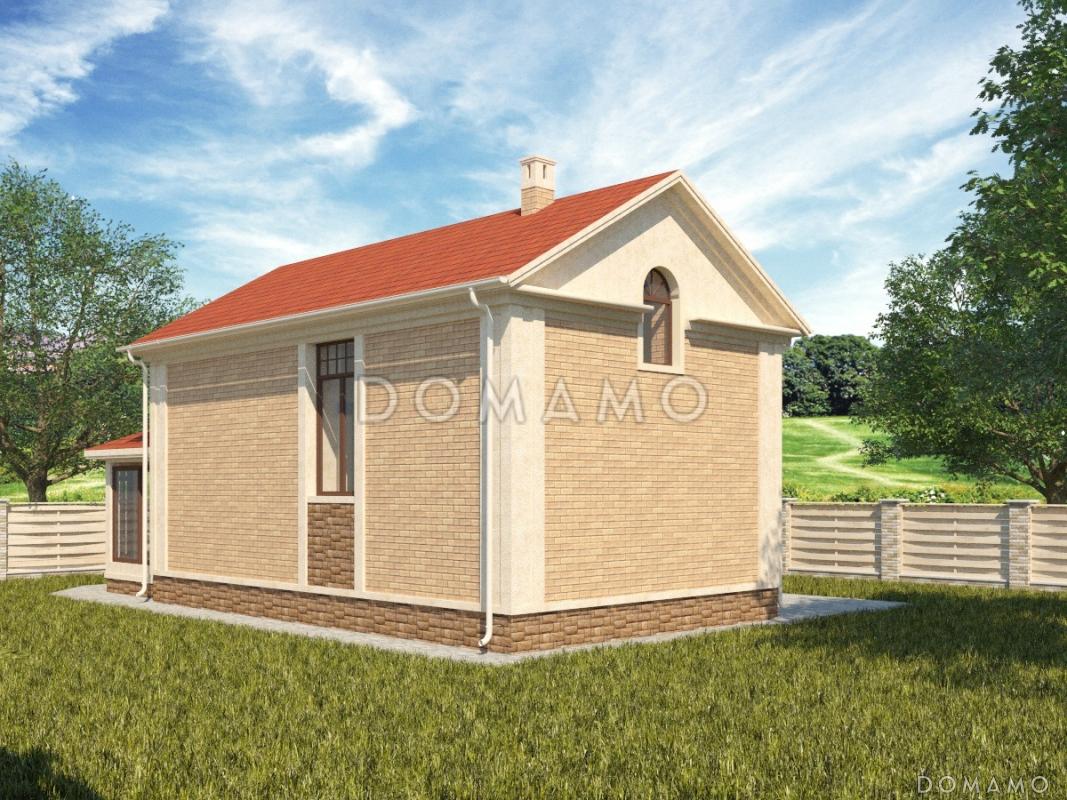

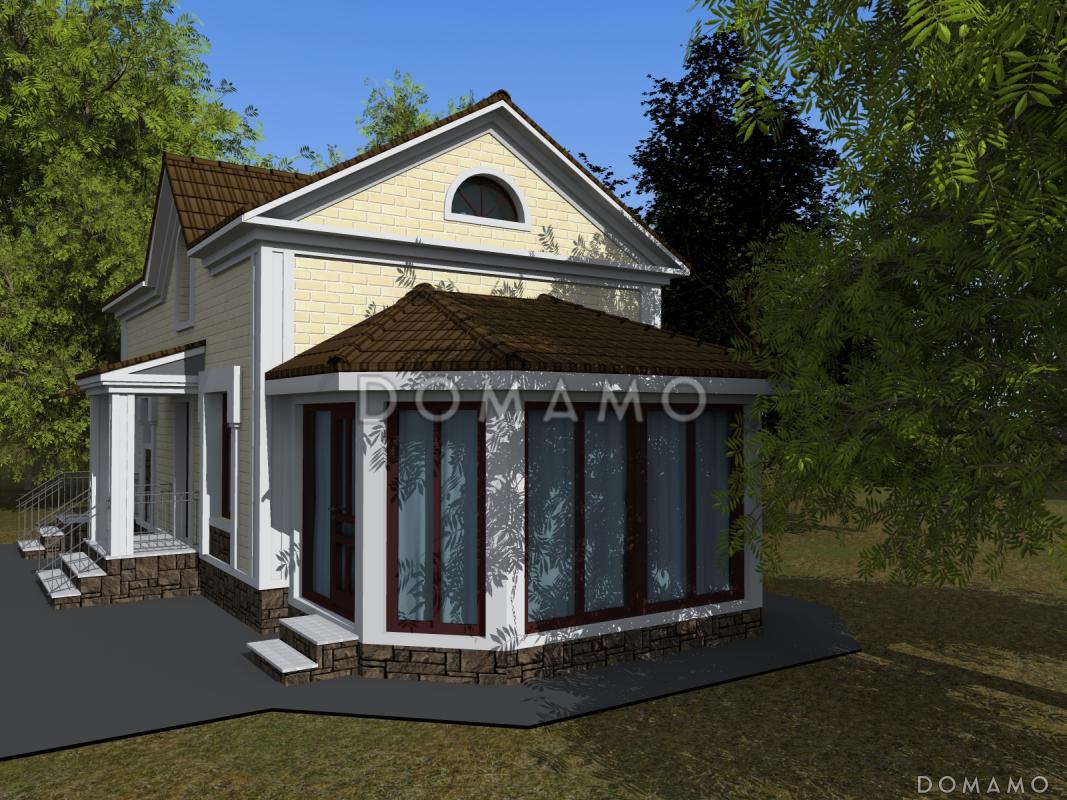

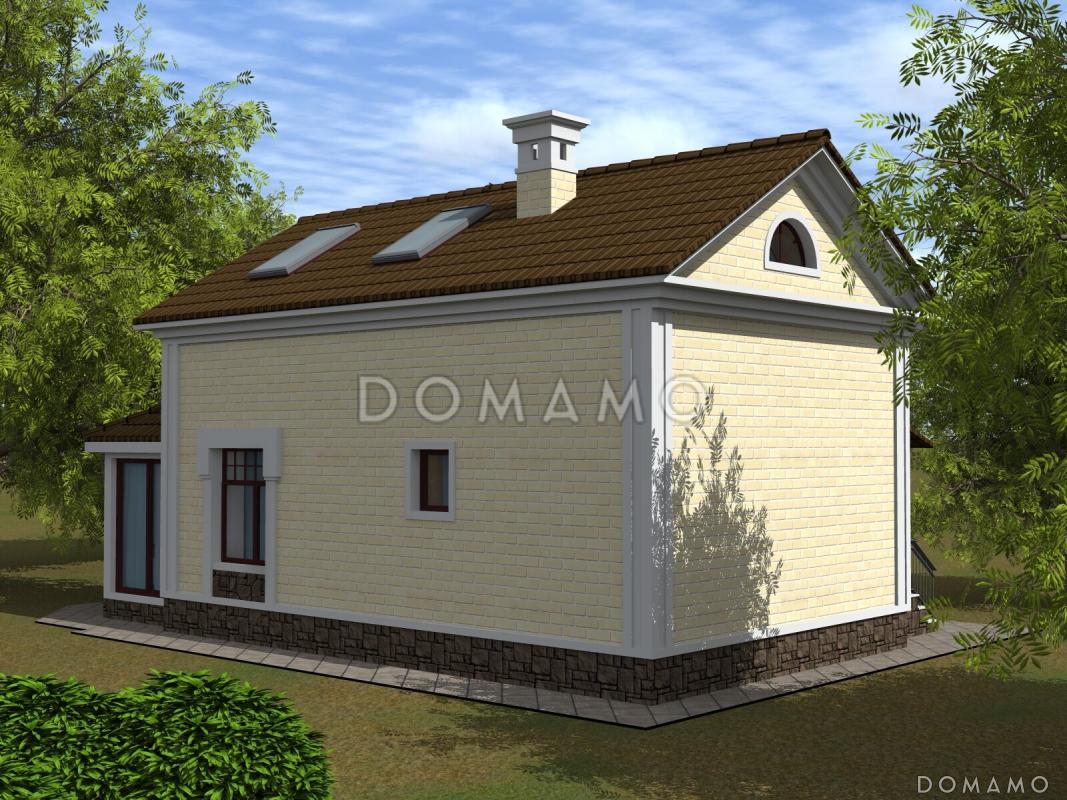

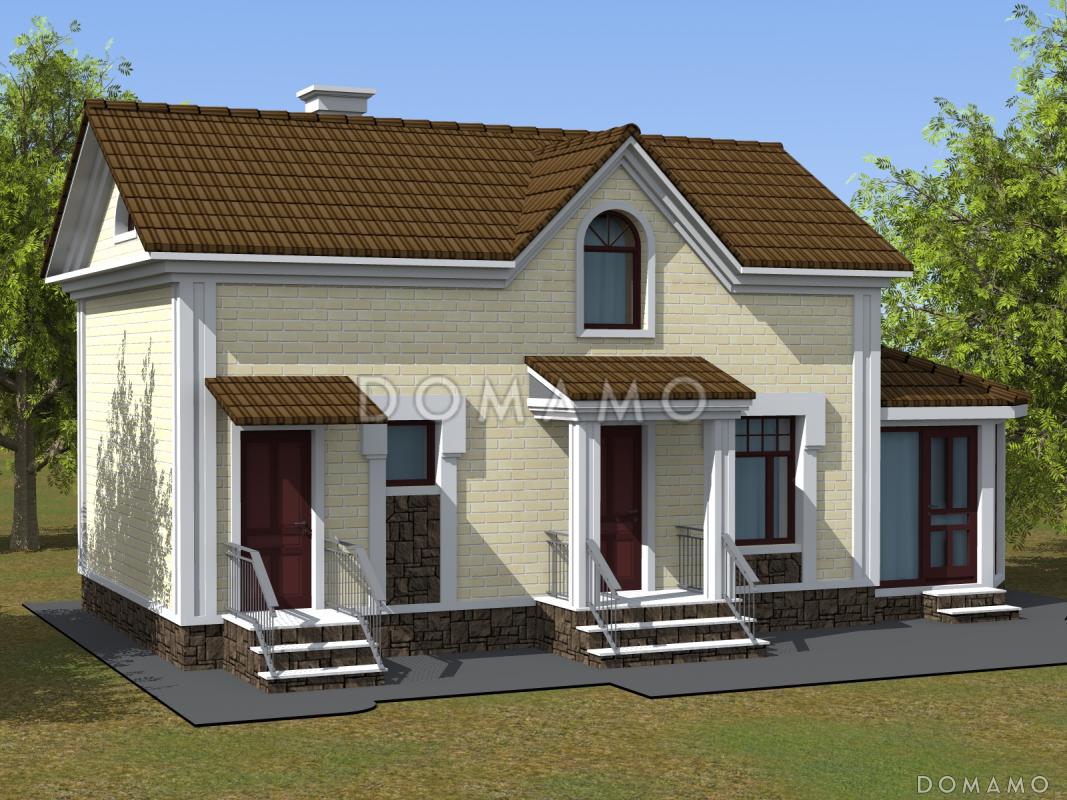

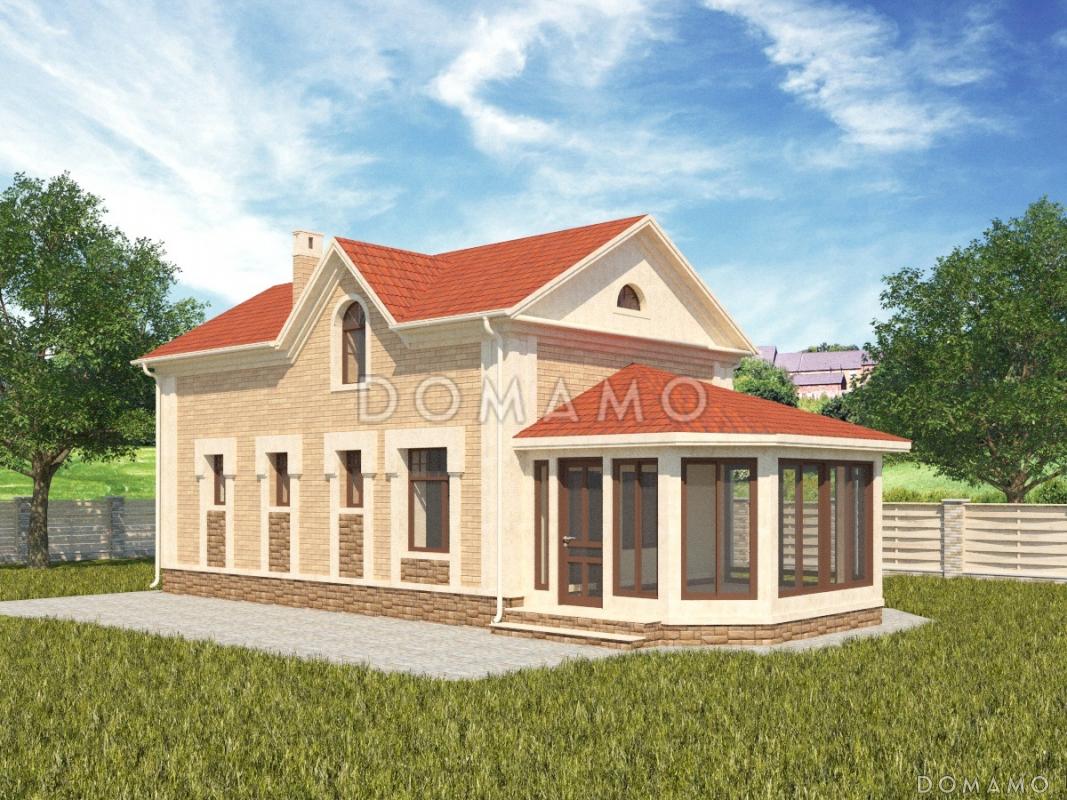

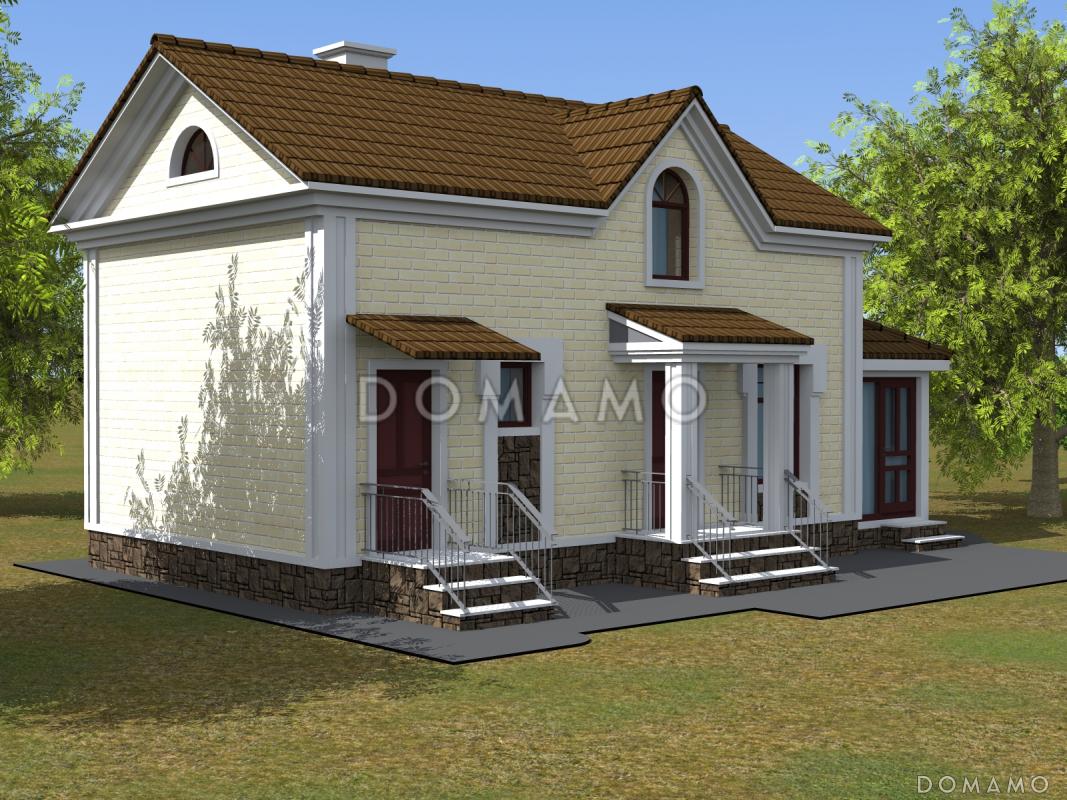

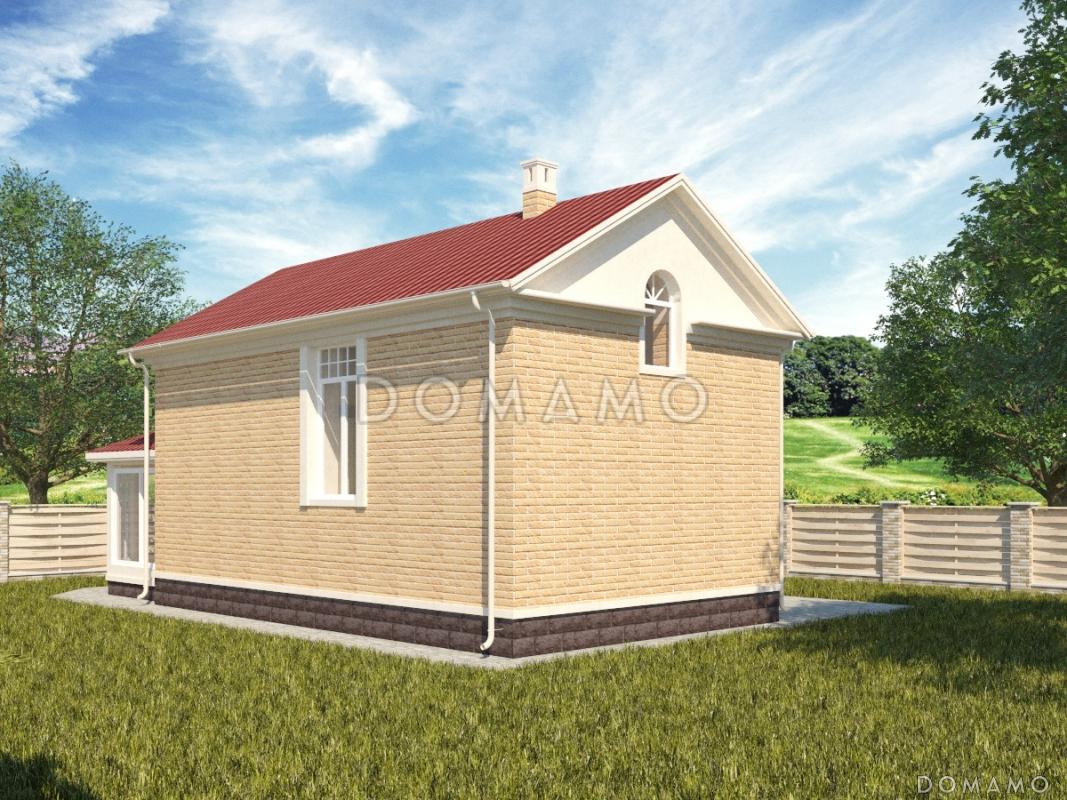

Имеется подвариант бани со входом с веранды прямо в комнату отдыха (на видах - с красной кровлей).

Категории проекта: с террасой с мансардой одноэтажные с комнатой отдыха с беседкой

Похожие проекты

Проект одноэтажной бани с террасой и мансардой

D5185 108 м² Проект одноэтажной бани с террасой и мансардой 1 Спальня

Газобетон 14.2 м x 7.7 м Терраса 15.5 м Цена за проект 40 000 ₽

D5736 87 м² Проект бани с большой кухней-гостиной, террасой и комнатой на антресоли 1 Спальня

Газобетон 16.4 м x 6.5 м Терраса 21.4 м Цена за проект 30 000 ₽

D2891 107.19 м² Проект бани с большой террасой, зоной барбекю и гостиной

Газобетон 12.9 м x 11 м Терраса 37.77 м Цена за проект 35 000 ₽

Проект просторной двухэтажной бани из газобетона с кухней, комнатами отдыха и барбекю на террасе

D4431 95 м² Проект просторной двухэтажной бани из газобетона с кухней, комнатами отдыха и барбекю на террасе 2 Спальни

Газобетон 7.0 м x 11.7 м Терраса 20 м Цена за проект 52 000 ₽

D2901 77.9 м² Проект бани с верандой, гостиной с кухней-столовой, парной и душевой

Газобетон 13.33 м x 7.5 м Терраса Цена за проект 33 000 ₽

Проект двухэтажной бани с двумя спальнями и кухней-гостиной

D2843 101.5 м² Проект двухэтажной бани с двумя спальнями и кухней-гостиной 2 Спальни

Газобетон 9.6 м x 9.1 м Цена за проект 40 000 ₽

Проект бани с верандой и кухней-гостиной

D5364 113.5 м² Проект бани с верандой и кухней-гостиной

Газобетон 14.4 м x 11.2 м Терраса Цена за проект 40 000 ₽

Проект двухэтажной бани с остекленной гостиной, просторной верандой и игровой

D4214 104.2 м² Проект двухэтажной бани с остекленной гостиной, просторной верандой и игровой

Газобетон, Кирпич 14.4 м x 11.2 м Терраса Цена за проект 34 000 ₽

Состав проекта

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	5 000 ₽	3 рабочих дня	в корзину
Дополнительная копия проекта формата А3	4 000 ₽	Готов к отправке	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

	Цена, руб.	Сроки, дней
Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
Внесение изменений в проект	по запросу	20 рабочих дней
Зеркалирование проекта (для которого нет зеркальной версии)	8 000 ₽	5 рабочих дней	в корзину
Разработка Генплана участка, в масштабе 1:250	7 500 ₽	5 рабочих дней	в корзину
Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину
