D320 Проект трёхэтажного коттеджа с башенкой и пандусом

Сравнить проект В избранное

PDF Распечатать

Проект трёхэтажного коттеджа с башенкой и пандусом / 1

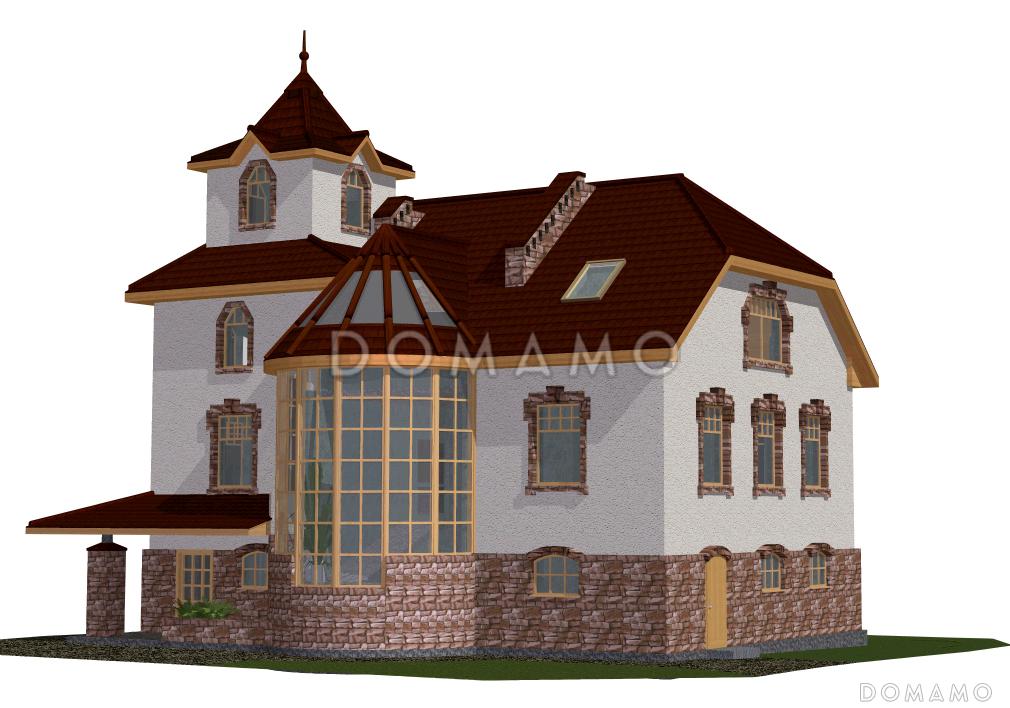

Проект трёхэтажного коттеджа с башенкой и пандусом / 2

Проект трёхэтажного коттеджа с башенкой и пандусом / 3

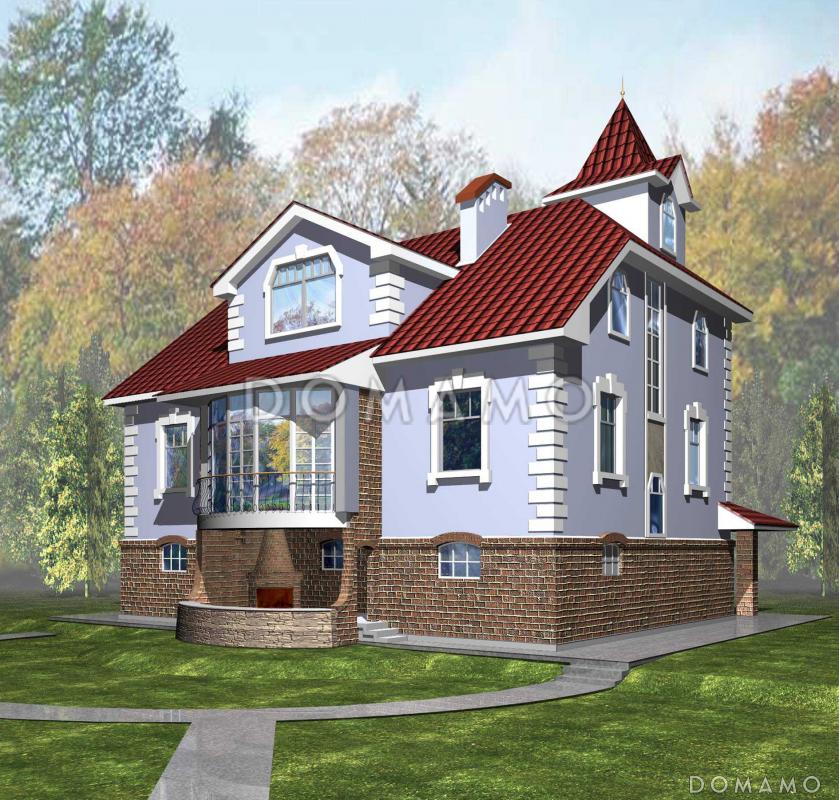

Проект трёхэтажного коттеджа с башенкой и пандусом / 4

D320

320 м²

Подготовка проекта:

Готов к отправке

Стоимость проекта

39 000 ₽

Что входит в стоимость проекта?

Купить проект

Задайте вопросы по проекту нашему архитектору

8 (800) 200-28-83

Время работы: пн-вс: с 9:00 до 20:00

Задать вопрос по проекту

Предложения строителей Свердловская область

11 400 000 ₽

Загородная Недвижимость Урала

Все предложения3

Расчёт подробной сметы1

Расчёт подробной сметы

О проекте Состав проекта

Отзывы

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

320 м²

Жилая площадь

150.0 м²

Площадь застройки

178.0 м²

Приведенная площадь

300 м²

Количество жилых комнат/спален

Этажи

2 этажа + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Длина дома

14.5 м

Ширина дома

10.0 м

Высота в коньке

14.75 м

Кровля

Металлочерепица

Облицовка внешних стен

Фасадные панели

Толщина несущих наружных стен

400 мм

Межэтажные перекрытия

Монолитные

По стальным балкам

Внутренние не несущие перегородки

Кирпичные

Фундамент

Монолитная ж/бетонная плита

Терраса

Терраса крытая

Дополнительные

Окна

Панорамные окна

Окна с французским балконом

Второй свет

Есть

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Есть

Площадь гостиной

14.2 м²

Площадь кухни

11.2 м²

Количество санузлов

Котельная

Есть

Кабинет

Есть

Спортзал / детский / игровой зал

Есть

Бильярдная

Есть

Кладовая

Файлы для скачивания

PDF Скачать информацию по проекту

Скачать, PDF

Планы помещений

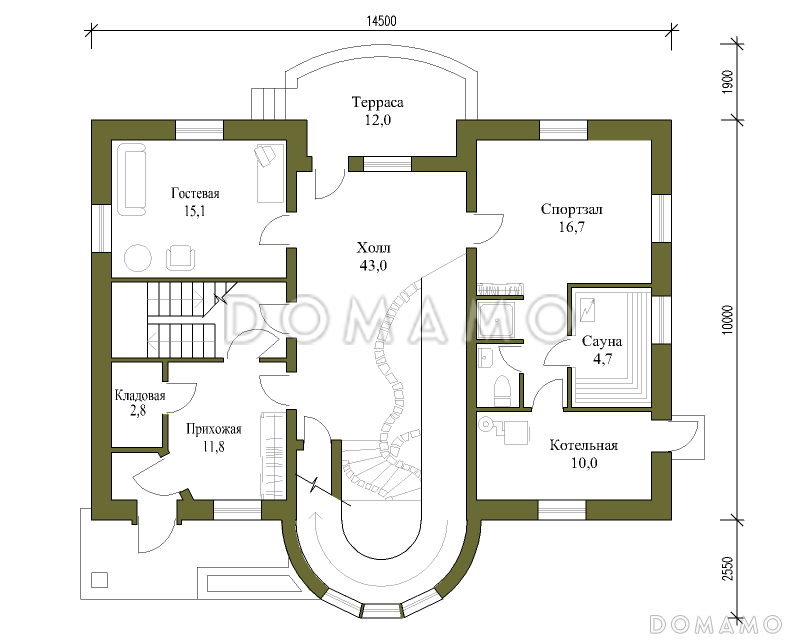

План 1 этажа

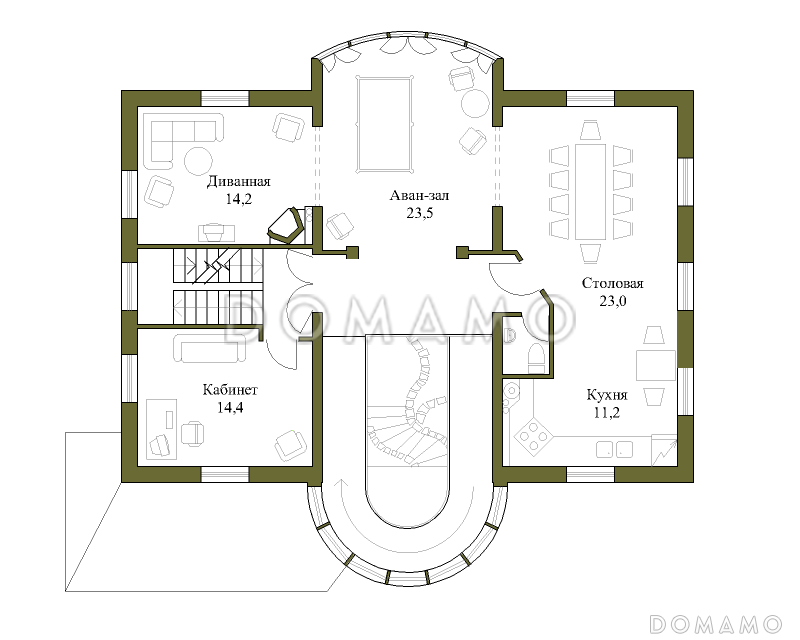

План 2 этажа

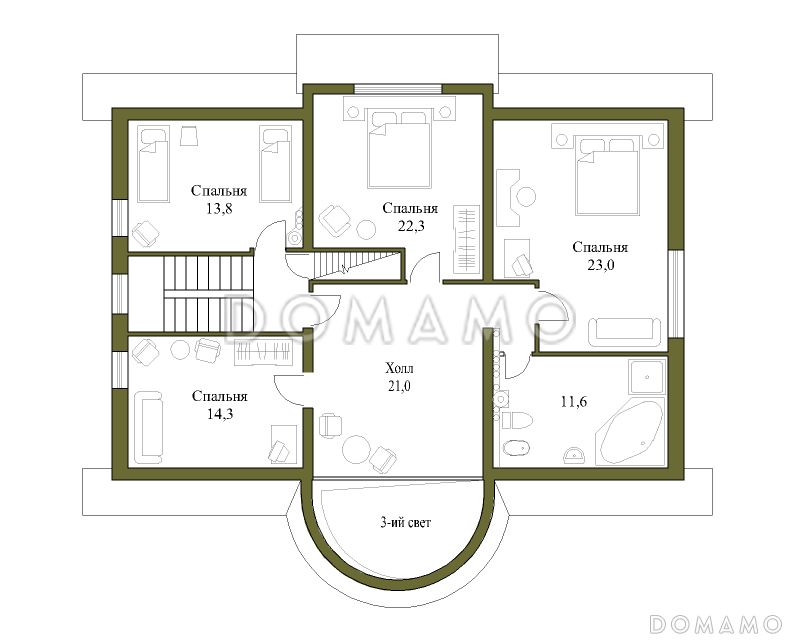

План мансардного этажа

Фасады

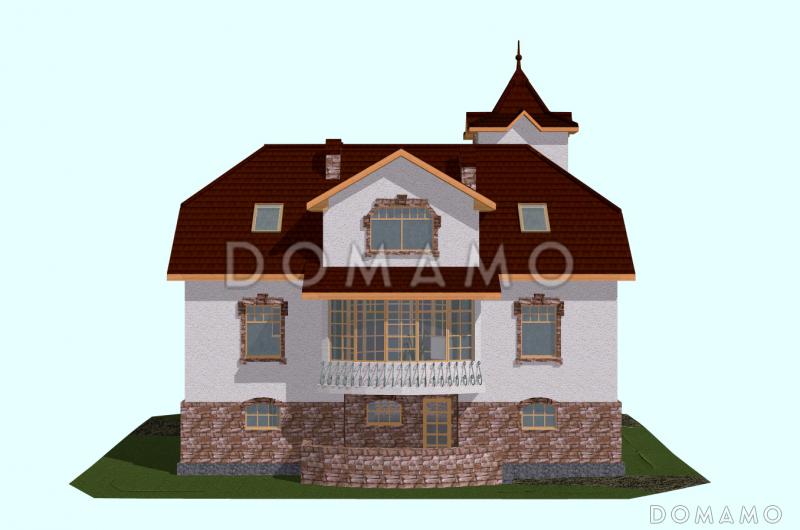

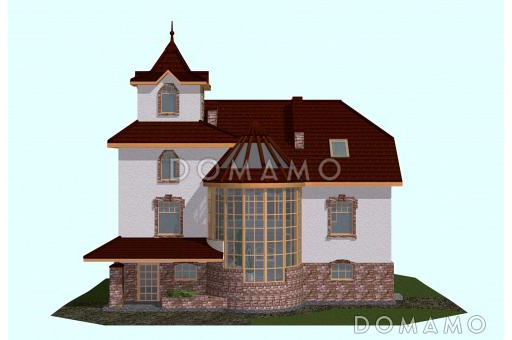

Проект трёхэтажного коттеджа с башенкой и пандусом / Фасад 1

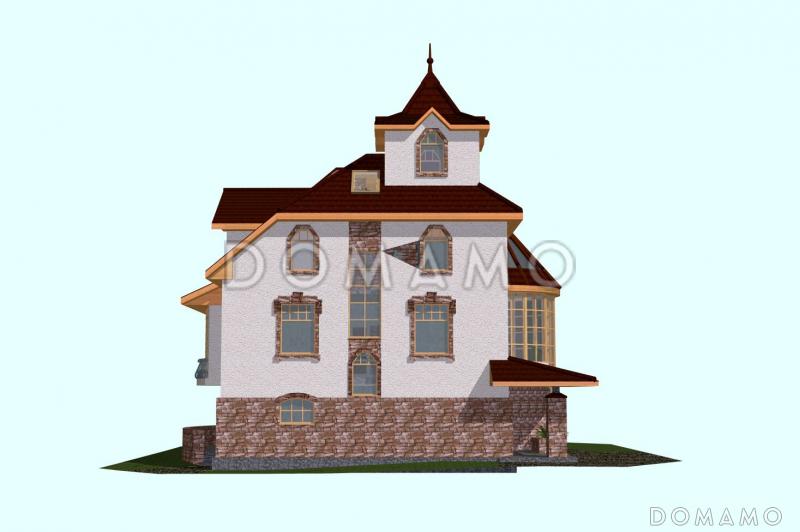

Проект трёхэтажного коттеджа с башенкой и пандусом / Фасад 2

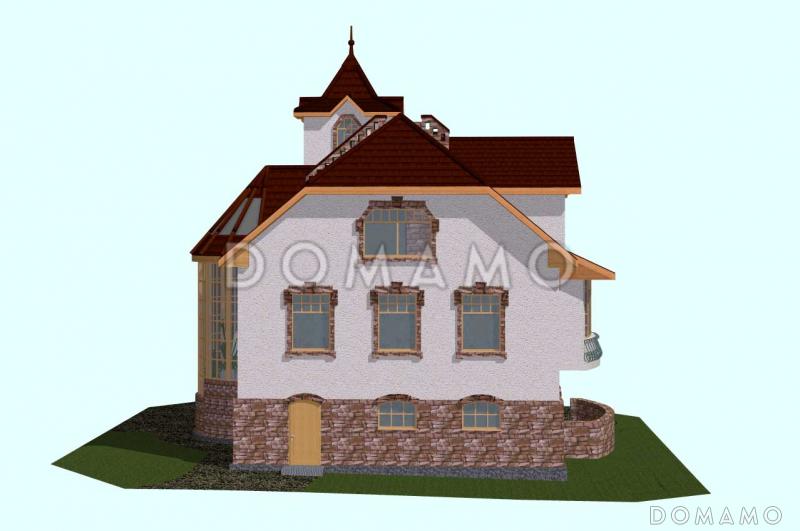

Проект трёхэтажного коттеджа с башенкой и пандусом / Фасад 3

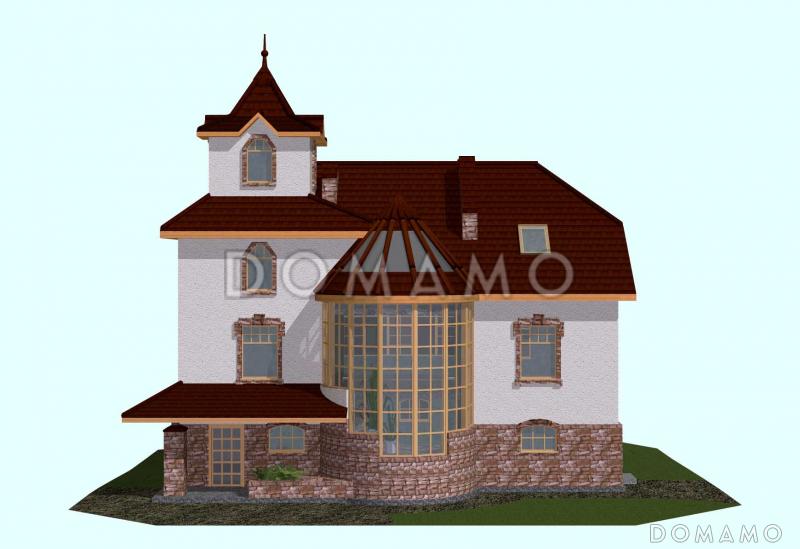

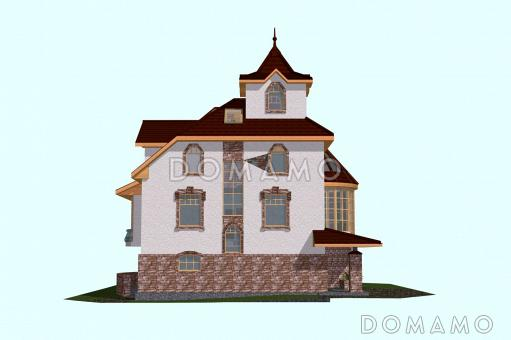

Проект трёхэтажного коттеджа с башенкой и пандусом / Фасад 4

Описание проекта

Большой представительный особняк с парадным лицевым фасадом, главным акцентом которого является граненая прозрачная полубашня с остекленной кровлей. Обращенная в сторону сада часть дома имеет просторную террасу для отдыха с камином-барбекю. Центральная часть — это открытое пространство зимнего сада первого этажа, соединенное пологим пандусом со вторым. Аванзал на втором этаже обращен в сад и отделён от него ажурным французским балконом с тремя двустворчатыми дверями. Здесь же расположены комната отдыха с камином и большая кухня-столовая. На третьем этаже находится жилая зона с четырьмя спальнями, большой ванной комнатой (под джакузи или большую угловую ванну) и холлом с третьим светом.

Категории проекта: с мансардой для постоянного проживания кирпич от 300 до 400 кв.м кирпичные дома с мансардой с эркером кирпичные дома с эркером с террасой из кирпича с террасой из бруса в стиле замка готовые в стиле средневекового замка загородные из кирпича двухэтажные из кирпича двухэтажные из кирпича с мансардой двухэтажные Показать все категории

Похожие проекты

D2081 349.7 м² Проект загородного дома с эркером, с гаражом на две машины, двумя большими балконами и террасами 4 Спальни

Кирпич 18.5 м x 13.1 м Терраса 25.1 м Цена за проект 47 930 ₽

D1177 343 м² Проект дома с гаражом на одну машину, со спортзалом и душевой на втором этаже, большой мансардой 5 Спален

Кирпич 13.0 м x 11.51 м Терраса 22.9 м Цена за проект 52 460 ₽

D85 318.27 м² Проект кирпичного загородного дома в современном стиле с открытой террасой и гаражом 5 Спален

Кирпич 16.36 м x 14.10 м Терраса 22.9 м Цена за проект 52 460 ₽

D1096 328.7 м² Проект дома с цокольным этажом, бассейном и сауной, кухней с эркером, открытой террасой, бильярдной на мансарде 5 Спален

Кирпич 16.62 м x 14.62 м Терраса 23.2 м Цена за проект 52 460 ₽

Проект кирпичного дома с 5 спальнями, сауной и 2 террасами

D6228 322 м²

Новинка Проект кирпичного дома с 5 спальнями, сауной и 2 террасами 5 Спален

Кирпич 15.431 м x 13.120 м Терраса 12.1 м Цена за проект 0 ₽

Проект компактного коттеджа в стиле модерн

D129 328 м² Проект компактного коттеджа в стиле модерн 6 Спален

Кирпич 14.4 м x 12.3 м Терраса 26.6 м Цена за проект 48 500 ₽

D808 311 м² Проект двухэтажного коттеджа с террасой 4 Спальни

Кирпич 15.68 м x 15.6 м Терраса 31 м Цена за проект 32 500 ₽

Проект коттеджа с подвалом и зимним садом из кирпича

D403 303 м² Проект коттеджа с подвалом и зимним садом из кирпича 5 Спален

Кирпич 12.54 м x 11.5 м Терраса Цена за проект 39 000 ₽

Состав проекта

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	5 000 ₽	3 рабочих дня	в корзину
Дополнительная копия проекта формата А3	4 000 ₽	Готов к отправке	в корзину
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	в корзину

Разрабатывается отдельно

		Цена, руб.	Сроки, дней
	Адаптация фундамента (изменение типа фундамента)	по запросу	14 рабочих дней
	Дизайн интерьера (стоимость от 2200руб. за квад.метр площади)	по запросу	30 рабочих дней
	Внесение изменений в проект	по запросу	20 рабочих дней
	Инженерные разделы: ВК + ОВ + ЭО Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства	40 000 ₽	20 рабочих дней	в корзину
Примерный состав типовых инженерных разделов Раздел "Отопление и вентиляция" ОВ-1 Общие данные (начало) ОВ-2 Общие данные (окончание) ОВ-3 Аксонометрическая схема отопления ОВ-4 Схема оборудования котельной ОВ-5 План и разрез котельной ОВ-6 Отопление и вентиляция –план первого этажа ОВ-7 Отопление и вентиляция план второго этажа ОВ-8 Спецификация приборов отопления, оборудования котельной и трубопроводов Раздел "Водопровод и канализация" ВК-1 Общие данные (начало) ВК-2 Общие данные (окончание). Условные обозначения раздела ВК-3 Схема холодного и горячего водоснабжения ВК-4 Схема канализации ВК-5 План 1 этажа с сетями водоснабжения ВК-6 План 2 этажа с сетями водоснабжения и канализации ВК-7 План 1 этажа с сетями канализации ВК-8 Сеч. канализационного выпуска и очистн. сооружений. План очистных сооружений. ВК-9 Спецификация основных материалов Раздел "Электрооборудование и освещение" ЭО-1 Общие данные ЭО-2 План осветительной сети 1 этажа ЭО-3 План осветительной сети 2 этажа ЭО-4 План силовой сети 1 этажа ЭО-5 План силовой сети 2 этажа ЭО-6 Расчетная схема ГРЩ ЭО-7 Молниезащита. Заземление. План кровли ЭО-8 Схема основной системы уравнивания потенциалов ЭО-9 План прокладки питающей сети ЭО-10 Расчет заземляющего устройства
	Зеркалирование проекта (для которого нет зеркальной версии)	8 000 ₽	5 рабочих дней	в корзину
	Разработка Генплана участка, в масштабе 1:250	7 500 ₽	5 рабочих дней	в корзину
	Фэншуй дома	20 000 ₽	14 рабочих дней	в корзину
	Фэншуй участка	15 000 ₽	14 рабочих дней	в корзину
	Фэншуй полная консультация дом+участок с выездом на объект	100 000 ₽	30 рабочих дней	в корзину

Опции проекта вы можете заказать в корзине при оформлении заказа
